¡Hola! Como proveedor de conectores TNC, a menudo me preguntan cómo instalar estos conectores correctamente. Los conectores TNC son muy útiles en muchas aplicaciones, especialmente en sistemas de radiofrecuencia (RF). Son conocidos por su rendimiento confiable y su fácil instalación. Entonces, profundicemos en ello y aprendamos cómo instalar un conector TNC paso a paso.
Lo que necesitarás
Antes de comenzar el proceso de instalación, es importante reunir todas las herramientas y materiales necesarios. Esto es lo que normalmente necesitará:

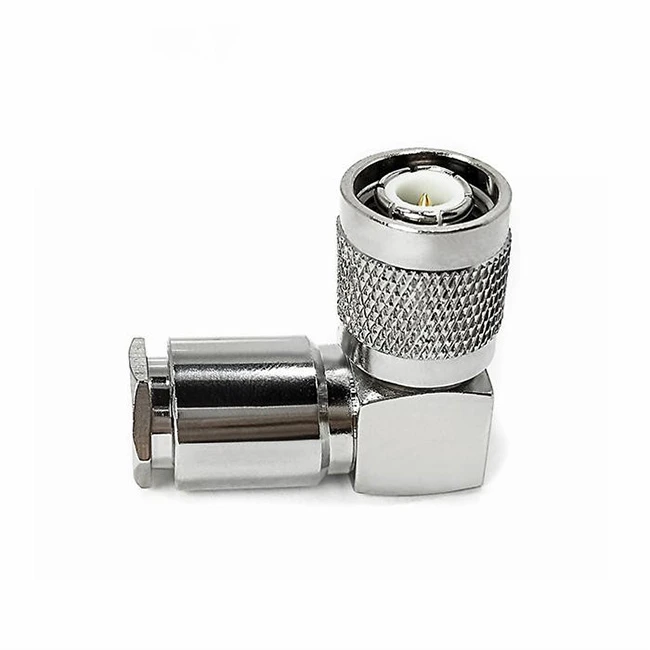

- Un conector TNC. Puede elegir entre varios tipos según sus necesidades, como elMontaje de tabique hermético del conector hembra de TNC para el tipo TNC - C - KY1.5 de la encrespadura de RG316 RG174,Conector Macho TNC Ángulo Recto para RG58 LMR195 Tipo Abrazadera TNC - JW3, oConector TNC Hembra Panel Moubt Micro - Tipo Tira TNC - KFD.
- Cable coaxial compatible con el conector TNC. Asegúrese de seleccionar el calibre de cable correcto según lo especificado por el fabricante del conector.
- Un cortador de cables. Esto es esencial para cortar el cable coaxial a la longitud correcta.
- Un pelacables. Lo usará para quitar el aislamiento exterior, el blindaje y el material dieléctrico del cable.
- Una herramienta de engarzado (si el conector es del tipo engarzado). Esta herramienta se utiliza para fijar el conector al cable deformando las partes metálicas del conector sobre el cable.
- Un soldador y soldadura (si el conector es del tipo soldadura). La soldadura proporcionará una fuerte conexión eléctrica entre el conector y el cable.
Preparación del cable coaxial
El primer paso para instalar un conector TNC es preparar el cable coaxial. Así es como puedes hacerlo:
- cortar el cable: Utilice el cortador de cables para cortar el cable coaxial a la longitud deseada. Asegúrese de que el corte esté limpio y recto. ¡Mida dos veces, corte una vez, como dicen! No querrás terminar con un cable demasiado corto.
- Pele el cable: Utilice el pelacables para quitar el aislamiento exterior del cable coaxial. Por lo general, necesitarás exponer aproximadamente entre 1/2 y 3/4 de pulgada del blindaje. Luego, retire con cuidado el blindaje para exponer el material dieléctrico que se encuentra debajo. Finalmente, pele una pequeña porción del dieléctrico para exponer el conductor interno. La longitud del conductor interno expuesto dependerá del conector TNC específico que esté utilizando, así que consulte las instrucciones del fabricante.
Instalación de un conector TNC tipo engarzado
Si está utilizando un conector TNC tipo engarzado, este es el proceso:
- Inserte el cable: Inserte el cable coaxial preparado en el cuerpo del conector. Asegúrese de que el conductor interno encaje perfectamente en la clavija central del conector y que el blindaje entre en contacto con la parte adecuada del conector.
- Coloque el anillo de engarce: Coloque el anillo de engarzado sobre el cuerpo del conector y el cable. El anillo de engarzado está diseñado para asegurar el conector al cable cuando está engarzado.
- Engarce el conector: Utilice la herramienta de engarce para aplicar presión al anillo de engarce. Apriete la herramienta firmemente hasta que el anillo de engarce se deforme y sujete firmemente el cable y el conector. Asegúrate de rizarlo uniformemente en toda la circunferencia. Es posible que deba consultar las pautas del fabricante para conocer la cantidad correcta de fuerza a aplicar.
Instalación de un conector tipo TNC para soldar
Para un conector TNC tipo soldadura, el proceso es un poco diferente:
- Inserte el cable: Similar al tipo engarzado, inserte el cable coaxial preparado en el cuerpo del conector. Asegúrese de que el conductor interno y el blindaje estén alineados correctamente.
- Estañar las piezas: Caliente el soldador y aplique una pequeña cantidad de soldadura al conductor interno del cable y al pin central del conector. Este proceso, llamado "estañado", ayuda a que la soldadura fluya más fácilmente durante la soldadura real.
- soldar la conexión: Una vez estañadas las piezas, colocar el soldador en la unión del conductor interno y el pin central. Aplique una pequeña cantidad de soldadura a la unión. La soldadura debe fluir suavemente y crear una conexión eléctrica fuerte. Asegúrese de no utilizar demasiada soldadura, ya que puede provocar cortocircuitos u otros problemas.
- Soldar el blindaje (si es necesario): Algunos conectores TNC de tipo soldadura también requieren que suelde el blindaje al cuerpo del conector. Siga las instrucciones del fabricante para garantizar una conexión adecuada.
Probando la conexión
Después de instalar el conector TNC, es importante probar la conexión para asegurarse de que esté funcionando correctamente. Puede utilizar un multímetro para comprobar la continuidad eléctrica entre el conductor interno y el pin central del conector. Si la lectura muestra un valor de resistencia bajo, significa que la conexión es buena. También puedes probar la conexión de blindaje de forma similar. Además, puede utilizar un analizador de redes de RF para medir la pérdida de retorno y la pérdida de inserción del conector, lo que le brindará una indicación más precisa del rendimiento del conector.
Solución de problemas
A veces, es posible que tenga problemas durante el proceso de instalación o después de probar el conector. A continuación se muestran algunos problemas comunes y cómo solucionarlos:
- Mala conexión eléctrica: Si obtienes una lectura de resistencia alta o una señal intermitente, podría deberse a una conexión suelta. Verifique la unión engarzada o soldada y asegúrese de que esté segura. Es posible que necesite volver a engarzar o soldar la conexión.
- Problemas de blindaje: Si el blindaje no está conectado correctamente, puede causar interferencias y pérdida de señal. Asegúrese de que el blindaje esté en contacto con la parte adecuada del conector y que no haya roturas en el blindaje.
- Preparación incorrecta del cable: Si el cable no se corta o pela correctamente, se pueden producir problemas con la instalación del conector. Vuelva a verificar los pasos de preparación del cable y asegúrese de seguir las pautas del fabricante.
Conclusión
Instalar un conector TNC no es demasiado difícil si tienes las herramientas adecuadas y sigues los pasos adecuados. Ya sea que esté utilizando un conector tipo engarzado o tipo soldadura, la clave es preparar el cable correctamente y garantizar una buena conexión eléctrica. Y si está buscando conectores TNC, no dude en contactarnos. Ofrecemos una amplia gama de conectores TNC de alta calidad para satisfacer sus necesidades. ¡Contáctenos para comprar y comencemos una gran relación comercial!
