Utilizar un conector RF BNC macho en un sistema de cable twinaxial es una duda que suele surgir entre los profesionales del campo de la electrónica y las telecomunicaciones. Como proveedor de conectores RF BNC macho, conozco bien los aspectos técnicos y prácticos de este tema.
Comprensión de los sistemas de cables twinaxiales
Los cables twinaxiales, también conocidos como cables twinaxiales, son un tipo de cable con dos conductores internos rodeados por un único blindaje externo. Se utilizan comúnmente en la transmisión de datos de alta velocidad, como en redes de computadoras, telecomunicaciones y equipos de prueba y medición. El diseño de los cables twinaxiales proporciona una mejor protección contra interferencias electromagnéticas (EMI) en comparación con los cables de un solo conductor y pueden admitir señales de alta frecuencia.
Conectores RF BNC macho: descripción general

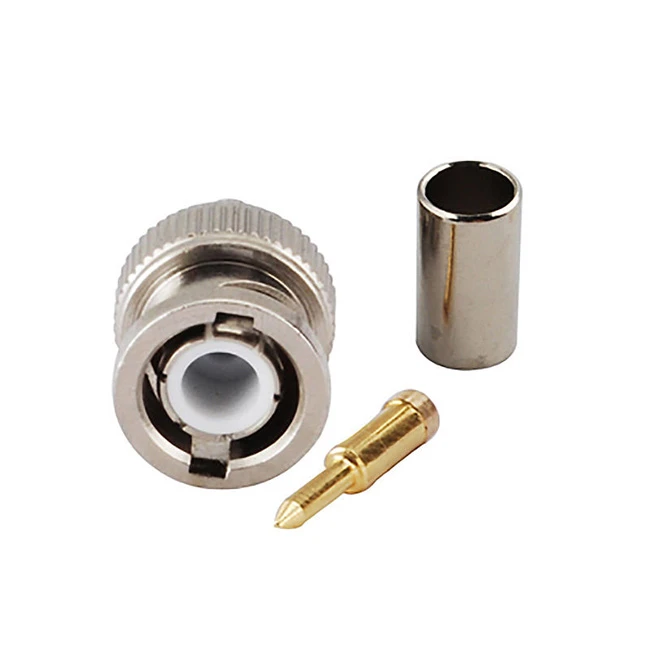

Los conectores RF macho BNC (Bayonet Neill - Concelman) se utilizan ampliamente en aplicaciones de radiofrecuencia. Son conocidos por su función de conexión y desconexión rápida, gracias al mecanismo de bloqueo de bayoneta. Estos conectores están diseñados para funcionar con cables coaxiales y están disponibles en varios tipos, incluidos los de engarzado, de soldadura y de compresión. Por ejemplo, nuestroConector BNC Macho para Cable RG58 Tipo Crimpado BNC - C - J3es una opción popular para aplicaciones donde se requiere una conexión confiable y fácil de instalar.
Consideraciones de compatibilidad
La pregunta clave es si se puede utilizar un conector RF BNC macho en un sistema de cable twinaxial. La respuesta no es sencilla y depende de varios factores.
Compatibilidad eléctrica
Desde una perspectiva eléctrica, la impedancia del conector y del cable deben coincidir. Los cables twinaxiales suelen tener una impedancia de 50 o 75 ohmios, que también son los valores de impedancia estándar para los conectores BNC. Si la impedancia del conector RF BNC macho coincide con la del cable twinaxial, potencialmente se puede utilizar. Por ejemplo, en un sistema de cable twinaxial de 50 ohmios, se puede utilizar un conector RF BNC macho de 50 ohmios para mantener la integridad de la señal.
Compatibilidad mecánica
Mecánicamente las dimensiones físicas del conector y del cable deben ser compatibles. Los cables twinaxiales tienen una estructura diferente a la de los cables coaxiales. Los cables coaxiales tienen un único conductor interno rodeado por un dieléctrico y un blindaje externo, mientras que los cables twinaxiales tienen dos conductores internos. Esto significa que es posible que sea necesario modificar el diseño del conector RF BNC macho para acomodar el cable twinaxial. Algunos conectores BNC RF macho se pueden adaptar para funcionar con cables twinaxiales preparando cuidadosamente los extremos del cable y ajustando los componentes internos del conector.
Transmisión de señal
En términos de transmisión de señales, los cables twinaxiales están diseñados para transmitir señales diferenciales, lo que significa que los dos conductores internos transmiten señales de fase opuesta. Los conectores macho BNC RF se utilizan normalmente para señales de un solo extremo. Sin embargo, con un diseño de circuito y un acondicionamiento de señal adecuados, es posible utilizar un conector RF BNC macho para transmitir señales diferenciales en un sistema de cable twinaxial. Por ejemplo, se puede utilizar un balun (transformador balanceado a no balanceado) para convertir las señales diferenciales en el cable twinaxial en una señal de un solo extremo que se puede transmitir a través del conector RF BNC macho.
Ventajas de utilizar conectores RF BNC macho en sistemas de cables twinaxiales
Existen varias ventajas al utilizar conectores RF BNC macho en sistemas de cables twinaxiales.
Facilidad de uso
El mecanismo de bloqueo de bayoneta de los conectores BNC permite una conexión y desconexión rápida y sencilla. Esto es especialmente útil en aplicaciones donde se requieren cambios frecuentes de cables, como en configuraciones de prueba y medición.
Amplia disponibilidad
Los conectores macho BNC RF están ampliamente disponibles en el mercado, lo que significa que son fáciles de conseguir y reemplazar. Esto los convierte en una opción conveniente para sistemas de cables twinaxiales.
Costo - Efectividad
En comparación con otros tipos de conectores, los conectores RF BNC macho son relativamente económicos. Este puede ser un factor importante en proyectos a gran escala donde el costo es una consideración importante.
Limitaciones y desafíos
Sin embargo, también existen algunas limitaciones y desafíos al utilizar conectores RF BNC macho en sistemas de cables twinaxiales.
Pérdida de señal
Como se mencionó anteriormente, los conectores macho BNC RF están diseñados para señales de un solo extremo, mientras que los cables twinaxiales transportan señales diferenciales. Esto puede provocar pérdida y distorsión de la señal si no se aborda adecuadamente. El uso de un balun puede ayudar a mitigar estos problemas, pero añade complejidad y costo al sistema.
Rango de frecuencia limitado
Los conectores BNC tienen un rango de frecuencia limitado en comparación con otros tipos de conectores, como los conectores SMA o SMB. En sistemas de cable twinaxial de alta frecuencia, el rendimiento de los conectores BNC puede degradarse, lo que reduce la calidad de la señal.
Aplicaciones prácticas
A pesar de las limitaciones, todavía existen muchas aplicaciones prácticas en las que se pueden utilizar conectores RF BNC macho en sistemas de cables twinaxiales.
Prueba y medición
En equipos de prueba y medición, como osciloscopios y analizadores de espectro, los conectores RF BNC macho se utilizan comúnmente para conectar el equipo a cables twinaxiales. La facilidad de uso y la amplia disponibilidad de los conectores BNC los convierten en una opción popular en este campo.
Telecomunicaciones
En algunas aplicaciones de telecomunicaciones, se utilizan cables twinaxiales para la transmisión de datos de alta velocidad. Se pueden utilizar conectores BNC RF macho para conectar estos cables a varios dispositivos de red, como enrutadores y conmutadores.
Redes de computadoras
En redes de computadoras, los cables twinaxiales se pueden utilizar para transferencias de datos de alta velocidad y distancias cortas. Se pueden utilizar conectores BNC RF macho para conectar estos cables a tarjetas de interfaz de red (NIC) y otros equipos de red.
Conclusión
En conclusión, es posible utilizar un conector RF BNC macho en un sistema de cable twinaxial, pero requiere una cuidadosa consideración de los factores eléctricos, mecánicos y de transmisión de señales. Si bien existen algunas limitaciones y desafíos, las ventajas de la facilidad de uso, la amplia disponibilidad y la rentabilidad hacen que los conectores RF BNC macho sean una opción viable en muchas aplicaciones.
Si está interesado en comprar conectores RF BNC macho para su sistema de cable twinaxial, o si tiene alguna pregunta sobre la compatibilidad y aplicación de estos conectores, no dude en contactarnos para una mayor discusión y negociación de adquisiciones. Estamos comprometidos a proporcionar productos de alta calidad y soporte técnico profesional.
Referencias
- "Manual de ingeniería de RF y microondas" por David M. Pozar
- "Diseño y aplicación de cables coaxiales" por Andrew D. Smith
- Documentación técnica de conectores BNC de varios fabricantes.
